Le voyant ABS qui reste allumé sur le tableau de bord signale un défaut dans le circuit antipatinage, mais il ne désigne pas directement le composant fautif. Avant de remplacer un capteur ABS, il faut confirmer que la panne vient bien de lui, et pas du câblage, d’un connecteur oxydé ou du calculateur. Tester un capteur ABS soi-même est accessible avec un minimum d’outillage, à condition de suivre une méthode rigoureuse.
Câblage et connecteurs : la panne qu’on diagnostique à tort comme un capteur ABS HS
Les retours d’ateliers récents pointent une cause de voyant ABS allumé souvent sous-estimée : le faisceau électrique reliant le capteur au calculateur. Un câble rongé par la corrosion, pincé contre un élément de suspension ou dont l’isolant est fendu provoque exactement les mêmes symptômes qu’un capteur défaillant.
Lire également : Voyant sur Clio 2 qui reste allumé par temps froid : les causes possibles
Avant de toucher au capteur lui-même, une inspection visuelle du câblage s’impose. Suivez le fil depuis le connecteur de roue jusqu’au passage de roue, en cherchant des traces de frottement, de coupure ou de vert-de-gris sur les cosses.
Un test complémentaire consiste à réaliser un wiggle test du faisceau sous tension : le véhicule allumé (contact mis, moteur éteint), on agite doucement le câble tout le long de son parcours. Si le voyant ABS s’allume ou s’éteint pendant la manipulation, la panne est dans le fil ou le connecteur, pas dans le capteur. Ce diagnostic prend cinq minutes et évite un remplacement inutile.
A lire également : Changer pile clé Clio 4 sans panne surprise : le guide pratique 2026
Tester un capteur ABS au multimètre : mesure de résistance et continuité
Le multimètre reste l’outil de base pour contrôler un capteur ABS sans valise de diagnostic. Deux mesures permettent de poser un verdict fiable.
Mesure de résistance du capteur
Débranchez le connecteur du capteur au niveau du moyeu de roue. Réglez le multimètre sur ohmmètre et placez les pointes sur les deux broches du capteur. Sur un capteur inductif (passif), la valeur attendue se situe généralement entre quelques centaines et quelques milliers d’ohms, selon le modèle du véhicule. Une résistance infinie signale un circuit ouvert (bobine coupée), une valeur proche de zéro indique un court-circuit interne.
Les retours terrain divergent sur ce point : certains capteurs actifs (à effet Hall) ne répondent pas de la même façon à cette mesure, car ils intègrent un circuit électronique alimenté. Vérifiez dans la documentation technique de votre voiture quel type de capteur est monté avant d’interpréter la valeur.
Test d’isolement vers la masse
Placez une pointe du multimètre sur une broche du capteur et l’autre sur une partie métallique non peinte du véhicule (masse). Toute continuité mesurée entre le capteur et la masse révèle un défaut d’isolement du câble, signe d’une gaine dégradée. Ce test est souvent négligé, alors qu’il identifie précisément les fuites de résistance responsables de codes défaut intermittents.

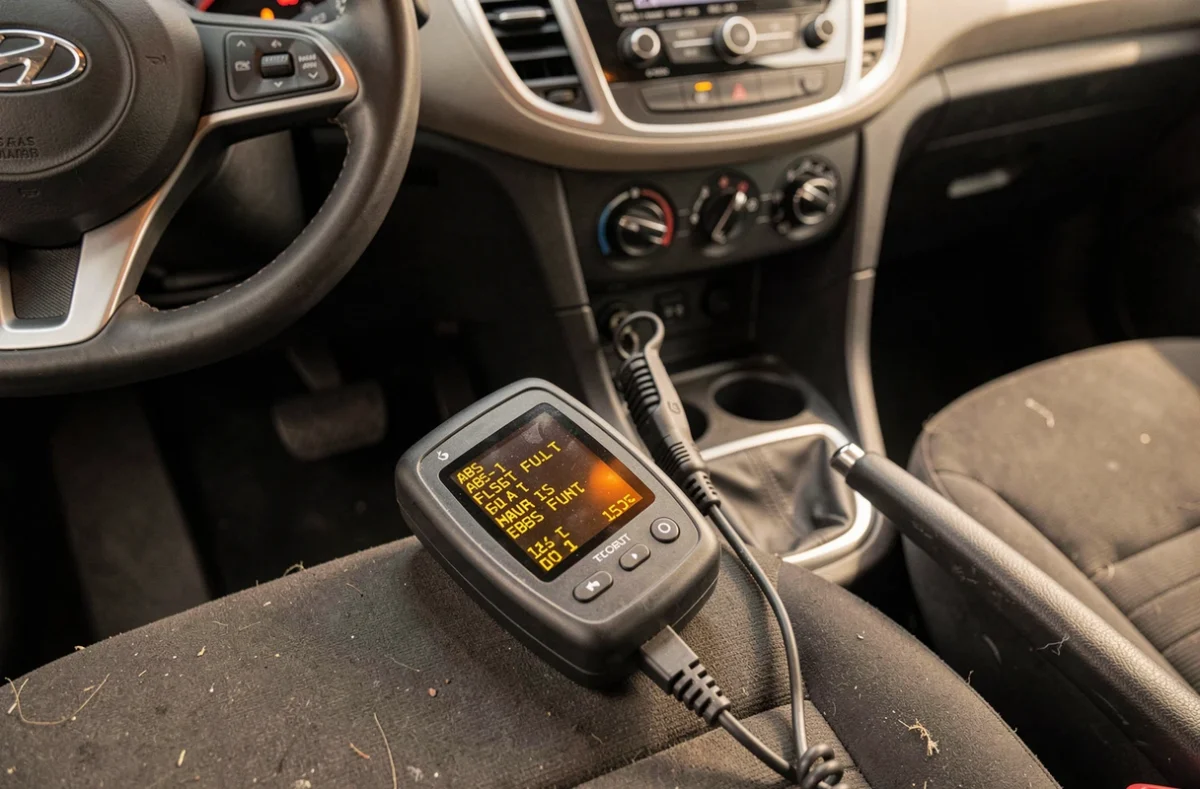

Diagnostic OBD : lire les codes défaut ABS avec une valise
Le multimètre confirme l’état électrique du capteur, mais il ne dit pas lequel des quatre capteurs de roue pose problème. C’est là qu’intervient la lecture des codes défaut via la prise OBD du véhicule.
Un point à connaître : les lecteurs OBD d’entrée de gamme ne lisent pas tous les codes ABS. Le protocole OBD-II standard couvre le moteur et les émissions. Pour accéder au module ABS, il faut un scanner compatible avec les protocoles constructeur ou une application dédiée (Carista, par exemple, est citée parmi les outils grand public capables de lire et d’effacer les défauts ABS sur plusieurs marques).
Le code défaut indique en général la roue concernée et la nature du problème (signal absent, signal incohérent, court-circuit). Voici les éléments à vérifier une fois le code relevé :
- Le code désigne-t-il un capteur précis (avant gauche, arrière droit, etc.) ou un défaut de communication général avec le module ABS ?
- Le défaut est-il permanent ou intermittent ? Un défaut intermittent oriente davantage vers un souci de câblage ou de connecteur.
- Après effacement du code et plusieurs trajets, le voyant réapparaît-il ? Si le code ne revient pas, la panne était peut-être liée à un encrassement ponctuel du capteur ou de la bague magnétique.
Bague magnétique et entrefer : deux causes de faux diagnostic sur le capteur
Le capteur ABS travaille en duo avec une roue dentée ou une bague magnétique fixée sur le moyeu. Si cette bague est fissurée, encrassée de limaille métallique ou si une dent est cassée, le signal envoyé au calculateur devient erratique. Le diagnostic au multimètre montrera pourtant un capteur en parfait état.
Inspectez la surface de la bague en tournant la roue à la main, véhicule levé. Cherchez des éclats, des dépôts ferromagnétiques ou des déformations. Un nettoyage soigneux de la zone suffit parfois à faire disparaître le voyant ABS.
L’entrefer, c’est-à-dire la distance entre le capteur et la bague, joue aussi un rôle. Un capteur correctement testé au multimètre mais mal repositionné après un remplacement de roulement peut générer un signal trop faible. Les données disponibles ne permettent pas de donner une valeur d’entrefer universelle : elle varie selon le constructeur et le type de capteur (passif ou actif).
Voyant ABS et contrôle technique : ce qu’implique un défaut non corrigé
Un voyant ABS allumé au moment du contrôle technique entraîne une contre-visite. Le système ABS fait partie des points de sécurité vérifiés, et un défaut actif est considéré comme une défaillance majeure.
Un capteur simplement encrassé ou un connecteur oxydé peut être nettoyé ou remplacé juste avant le passage. La méthode recommandée consiste ensuite à effacer le code défaut via une valise OBD puis à effectuer plusieurs trajets pour confirmer que le voyant ne se rallume pas. Conserver la facture d’intervention est conseillé : en cas de doute du contrôleur, elle sert de preuve de réparation effective.
Le diagnostic complet d’un capteur ABS passe donc par trois niveaux complémentaires : inspection visuelle du câblage, mesure électrique au multimètre, puis lecture des codes via un scanner OBD compatible ABS. Sauter l’une de ces étapes expose à un remplacement de pièce inutile, alors que la majorité des pannes ABS proviennent du câblage ou de la connectique, pas du capteur lui-même.
